挂面装备-纸包装生产线

一、生产线设备组成：

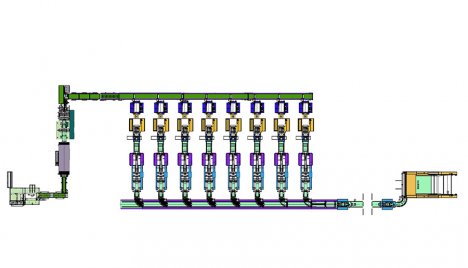

高精度切断机——弯道式智能供料系统——称量机——捆扎机——提升式检重秤——高紧度通用型纸包装机——通用封尾机——机械手换向装置——半成品输送机——理料、投料装置——拨叉输送线——往复式收缩膜包装机——收缩炉——纸包平口袋装袋机——机器人码垛机。

二、生产线工艺过程:

 从烘房出来的整杆挂面，进入高精度切断机，按照预设长度进行智能切断。切好后的散面，通过弯道式智能供料系统进入各称量机工位。经过各称量机精确计量以后，进入各捆扎机工位进行捆扎。捆扎后的物料由提升式检重秤进行重量检测，不合格物料自动剔除并输送至指定位置进行复秤处理。合格物料进入高紧度通用型纸包装机进行自动卷纸包装。包装后半成品，自动进入通用封尾机进行折角封尾处理。封尾后的半成品，通过半成品输送机送入理料、投料装置进行排序，并自动投入拨叉输送线经由往复式收缩膜包装机覆膜后，送入收缩炉进行收缩定型。定型后的单包成品，进入纸包平口袋装袋机进行大袋包装。包装后的大袋成品经由成品输送机送至码垛区，由码垛机器人进行码垛后，送入成品库，完成整个生产过程。

三、生产线经济效益分析：

采用纸包装往复式收缩膜全自动生产线（以标配八工位为例），自动化程度明显提高。与传统的人工生产线比较，弯道式智能供料系统每班次可节省人工2人；高紧度通用型纸包装机取代人工卷纸包装，每班次可节省人工12人；拨叉输送线、往复式收缩膜包装机、收缩炉，每班次可节省3人；纸包平口袋装袋机每班次可节省人工2人；机器人码垛机每班次可节省人工1人；统计下来，每班次可节省人工20人。
